Postup měření SWR (ČSV)
Pro správné nastavení antény a minimalizaci ztrát přenosu je vhodné, především u základnových antén, provést měření SWR pomocí SWR metru.
Postup:
-
Zapojení:
-
SWR metr připojte mezi radiostanici a anténu pomocí krátkého (cca 50 cm) koaxiálního kabelu.
-
Kabel z radiostanice zapojte do konektoru označeného TCVR (nebo TX).
-
Anténu připojte do konektoru označeného ANT.
-
-
Nastavení přístroje:
-
Pokud má SWR metr funkci Wattmetru (PWR), přepněte přepínač do polohy SWR.
-
Přepněte měřicí přepínač do polohy FWD (dopředný výkon).
-
Zaklíčujte radiostanici a otočným ovladačem na SWR metru nastavte ručičku na značku SET (konec stupnice).
-
Odklíčujte, přepněte přepínač do polohy REF (odraz) a znovu zaklíčujte – ručička ukáže hodnotu SWR.
-
-
Vyhodnocení:
-
SWR 1,0–1,5: ideální stav, ztráty nepřesahují 4 % – není nutná úprava antény.
-
SWR 2,0 a více: výrazné ztráty (11 % a více) – je potřeba anténu doladit.
-
Ladění antény:
-
U CB antén se ladění provádí úpravou délky zářiče:
-
Ladí pod pásmem → zkracujte zářič.
-
Ladí nad pásmem → prodlužujte zářič.
-
-
Ladění může být řešeno i pomocí ladicích kroužků na těle antény.
-
Pozor: nadměrné zkrácení je nevratné a vyžaduje nový zářič nebo celou anténu.

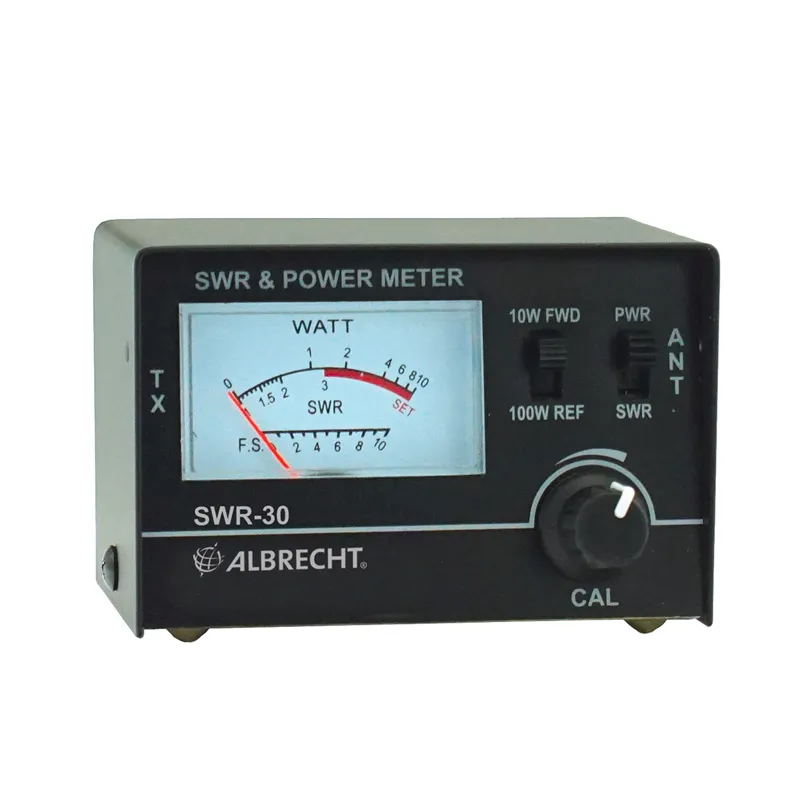

Parametry
| Pracovní kmitočty: | 3.5-50 MHz (SWR), 26-30 MHz (PWR) |
|---|---|
| Anténní konektor: | PL samice |
| Impedance: | 50 Ω |
| Max. výkon: | 10/100 W (PWR) |
